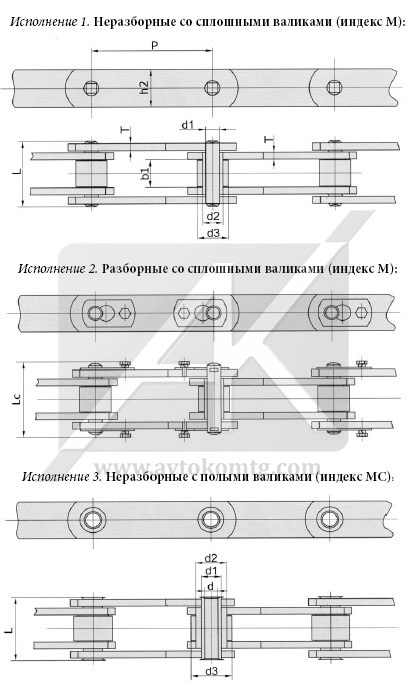

Пластинчатые роликовые (ТИП 2)
Цепи тяговые пластинчатые роликовые (ТИП 2) ГОСТ 588-81

Пример условного обозначения тяговой пластинчатой цепи:
М — тяговая пластинчатая цепь
20 — разрушающая нагрузка на цепь

Пример условного обозначения тяговой пластинчатой цепи:
М — тяговая пластинчатая цепь
20 — разрушающая нагрузка на цепь
Наимен- ование тяговой пластин- чатой цепи |
Разру- шающая нагрузка на цепь |
Шаг | Длина валика цепи | Ширина между внутрен. пластин. | b4 max | d | Диаметр валика цепи | Диаметр втулки цепи | Диаметр ролика цепи | Ширина внутрен. пластины | Толщ. плас- тины цепи |
Q min | P | b1 max | Lc | мм | d1 | d2 | d3 | h2 max | T | ||
кН/кгс | мм | мм | мм | ||||||||
М20 | 20/2000 | 40-160 | 35 | 15 | 49 | — | 6 | 9 | 12,5 | 18 | 2,5 |
М28 | 28/2800 | 50-200 | 40 | 17 | 56 | — | 7 | 10 | 15 | 20 | 3 |
М40 | 40/4000 | 63-250 | 45 | 19 | 63 | — | 8,5 | 12,5 | 18 | 25 | 3,5 |
М56 | 56/5600 | 63-250 | 52 | 23 | 72 | — | 10 | 15 | 21 | 30 | 4 |
М80 | 80/8000 | 80-315 | 62 | 27 | 86 | — | 12 | 18 | 25 | 35 | 5 |
М112 | 112/11200 | 80-400 | 73 | 31 | 101 | — | 15 | 21 | 30 | 40 | 6 |
М160 | 160/16000 | 100-500 | 85 | 36 | 117 | — | 18 | 25 | 36 | 45 | 7 |
М224 | 224/22400 | 125-630 | 98 | 42 | 134 | — | 21 | 30 | 42 | 56 | 8 |
М315 | 315/31500 | 160-630 | 112 | 47 | 154 | — | 25 | 36 | 50 | 60 | 10 |
М450 | 450/45000 | 200-800 | 135 | 55 | 185 | — | 30 | 42 | 60 | 70 | 12 |
М630 | 630/63000 | 250-1000 | 154 | 65 | 214 | — | 36 | 50 | 70 | 85 | 14 |
М900 | 900/90000 | 250-1000 | 180 | 76 | 254 | — | 44 | 60 | 85 | 105 | 16 |
М1250 | 1250/125000 | 315-1000 | 230 | 90 | 310 | — | 50 | 71 | 100 | 120 | 20 |
М1800 | 1800/180000 | 400-1000 | 260 | 110 | 370 | — | 60 | 85 | 118 | 150 | 22 |
МС28 | 28/2800 | 63-160 | 42 | 17 | — | 8,3 | 13 | 17,5 | 22,5 | 26 | 3 |
МС56 | 56/5600 | 80-250 | 48 | 23 | — | 10,3 | 15,5 | 21 | 27 | 36 | 4 |
МС112 | 112/11200 | 100-315 | 67 | 31 | — | 14,3 | 22 | 29 | 38 | 51 | 6 |
МС224 | 224/22400 | 160-500 | 90 | 42 | — | 20,3 | 31 | 41 | 53 | 72 | 8 |
