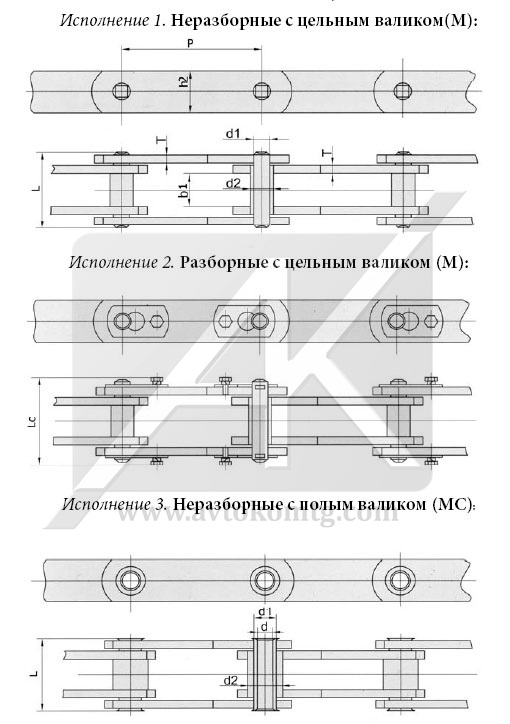

Цепи тяговые пластинчатые втулочные (ТИП 1) ГОСТ 588-81

Обозначение цепи	Разрушающая нагрузка	P	L max	b1 min	Lc max	d	d1	d2	d3	d4	d5	h2 max	T
Обозначение цепи	кН	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
M20	20/2000	40-160	35	15	49	—	6.00	9.00	12.50	25.00	35.0	18.00	2.50
M28	28/2800	50-200	40	17	56		7.00	10.00	15.00	30.00	40.0	20.00	3.00
M40	40/4000	63-250	45	19	63		8.50	12.50	18.00	36.00	45.0	25.00	3.50
M56	56/5600	63-250	52	23	72		10.00	15.00	21.00	42.00	55.0	30.00	4.00
M80	80/8000	80-315	62	27	86		12.00	18.00	25.00	50.00	65.0	35.00	5.00
M112	112/11200	80-400	73	31	101		15.00	21.00	30.00	60.00	75.0	40.00	6.00
M160	160/16000	100-500	85	36	117		18.00	25.00	36.00	70.00	90.0	45.00	7.00
M224	224/22400	125-630	98	42	134		21.00	30.00	42.00	85.00	105.0	56.00	8.00
M315	315/31500	160-630	112	47	154		25.00	36.00	50.00	100.0	125.0	60.00	10.0
M450	450/45000	200-800	135	55	185		30.00	42.00	60.00	120.0	150.0	70.00	12.0
M630	630/63000	250-1000	154	65	214		36.00	50.00	70.00	140.0	175.0	85.00	14.0
M900	900/90000	250-1000	180	76	254		44.00	60.00	85.00	170.0	210.0	105.0	16.0
M1250	1250/125000	315-1000	230	90	310		50.00	71.00	100.0	200.0	250.0	120.0	20.0
M1800	1800/180000	400-1000	260	110	370		60.00	85.00	118.0	236.0	276.0	150.0	22.0
MC28	28/2800	63-160	42	17	—	8.3	13.00	17.50	22.50	36.00	45.0	26.00	3.00
MC56	56/5600	80-250	48	23		10.3	15.50	21.00	27.00	50.00	65.0	36.00	4.00
MC112	112/11200	100-315	67	31		14.3	22.00	29.00	38.00	70.00	90.0	51.00	6.00
MC224	224/22400	160-500	90	42		20.3	31.00	41.00	53.00	100.0	125.0	72.00	8.00
