Втулочные (ПВ)

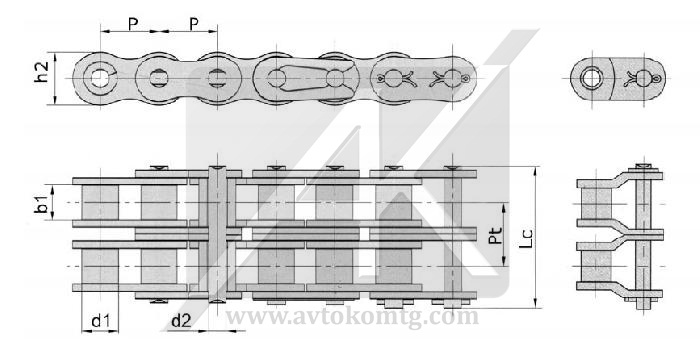

Цепи приводные втулочные (ПВ)

Обозначение
цепи |
p | d1 | b1 | d2 | Lc | h2
max |
Pt | Разрушающая нагрузка | Масса |
мм | мм | мм | мм | мм | мм | мм | кН | 1м\кг | |
ПВ-9,525-11,5 | 9,525 | 5,00 | 7,60 | 3,59 | 18,50 | 8,80 | — | 11,50 | 0,50 |
ПВ-9,525-13 | 6,00 | 9,52 | 4,45 | 21,20 | 9,85 | 13,00 | 0,65 | ||
2ПВ-9,525-17 | 5,08 | 4,77 | 3,59 | 26,70 | 8,80 | 17,00 | 0,80 | ||
2ПВ-9,525-20 | 6,00 | 5,20 | 4,45 | 27,50 | 9,85 | 10,75 | 20,00 | 1,00 | |
2ПВ-9,525-23,4 | 6,00 | 9,52 | 4,45 | 38,00 | 9,85 | — | 23,40 | 1,26 |
